三维扫描技术在建筑外立面面积测量中的应用，提供了一种高效、准确且非接触式的解决方案。以下是对三维扫描建筑外立面面积测量的详细介绍：

一、技术原理

三维扫描技术利用激光束的反射和时间测量原理，通过发射激光脉冲并接收其反射回来的信号，计算出物体表面的三维坐标。在建筑外立面测量中，扫描仪向建筑外立面发射激光，激光在遇到墙面等障碍物后反射回扫描仪，通过计算激光反射的时间，扫描仪能够精确地测出它与障碍物之间的距离，进而构建出建筑外立面的三维模型。

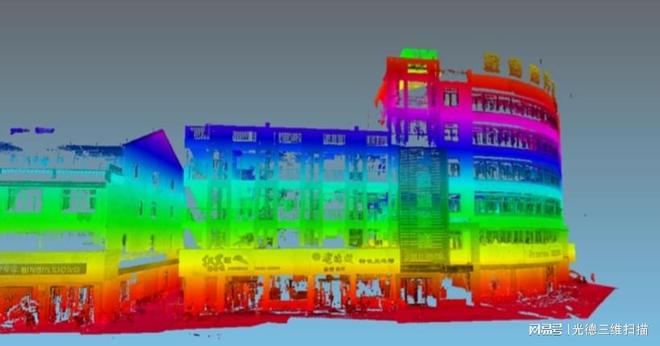

三维扫描建筑外立面面积测量

二、设备选择

进行建筑外立面三维扫描时，需要根据实际情况选择合适的设备。常见的三维激光扫描仪包括地面式、背包式、手持式和机载式等多种类型。对于大型建筑或需要高精度测量的项目，通常选择地面式或机载式扫描仪；对于小型建筑或复杂结构的建筑，可以选择背包式或手持式扫描仪。此外，还需要考虑扫描范围、精度、速度和便携性等因素。

三维扫描建筑外立面面积测量

三、测量步骤

1. 现场勘查：在开始测量之前，需要对建筑外立面进行现场勘查，了解建筑的结构、材质和遮挡情况等信息，以便选择合适的扫描方案和参数。
2. 设备架设与校准：根据勘查结果，将三维激光扫描仪架设在合适的位置，并进行校准，确保扫描数据的准确性。
3. 扫描操作：启动扫描仪，按照设定的扫描范围和参数进行扫描。在扫描过程中，需要确保扫描仪的稳定性和精度，避免受到外界因素的干扰。
4. 数据预处理：扫描完成后，需要对获取的点云数据进行预处理，包括去除噪声、剔除冗余点、坐标转换与拼接等步骤，以得到完整的建筑外立面三维模型。
5. 面积计算：在三维模型的基础上，可以利用专业的软件工具对建筑外立面进行面积计算。通过提取模型中的墙面、门窗等构件的轮廓信息，可以准确地计算出建筑外立面的面积。

四、优势特点

1. 高精度：三维扫描技术能够达到毫米级别的精度，能够真实地反映建筑外立面的实际情况，提高测量的准确性。
2. 高效率：三维扫描技术能够大幅提高测量效率，缩短测量周期，减少人力成本。同时，由于是非接触式测量，还可以避免传统测量方法中因接触而产生的误差和损坏。
3. 全方位覆盖：三维激光扫描仪能够实现对建筑外立面的全方位扫描，确保测量数据的全面性和完整性。这有助于发现建筑外立面上的细节问题和潜在风险，为后续的改造、设计、施工等提供重要的参考依据。

三维扫描建筑外立面面积测量

五、注意事项

1. 环境因素：在扫描过程中，要考虑光线、温度、湿度等环境因素对扫描结果的影响。例如，强烈的光线可能会干扰激光束的反射和接收，导致测量误差。因此，在扫描前需要对环境因素进行评估，并采取相应的措施来减少其影响。
2. 遮挡问题：对于存在遮挡的建筑外立面，需要增加设站数或使用其他辅助手段来获取完整的扫描数据。同时，在数据处理过程中还需要对缺失的数据进行填补和修复。
3. 数据安全：扫描数据包含建筑物的敏感信息，应妥善保管并避免泄露。在数据传输和存储过程中，需要采取相应的安全措施来保护数据的安全性和完整性。

综上所述，三维扫描技术在建筑外立面面积测量中具有显著的优势和广阔的应用前景。通过合理选择设备、规范操作流程以及注意相关事项，可以实现对建筑外立面面积的高效、准确测量。

文章来源：光德三维扫描
